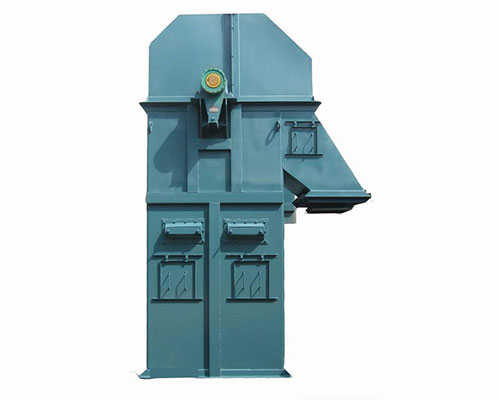

NE型板鏈斗式提升機
類 別： 提升機
描 述： 主要結構NE型板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和
主要結構
NE型板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。
上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
下部裝置---安裝有自動張緊裝置。
特點
本系列提升機規格多(NE15~NE800共11種)提升量廣;且生產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。
技術參數
型號 | 提升量m3/h | 料斗 | 運行部件重量 | 物料大塊度 | ||||||
容積 | 斗距mm | 斗速m/min | 占百分比% | |||||||
10 | 25 | 50 | 75 | 100 | ||||||
NE15提升機 | 15 | 2.5 | 203.2. | 29.8 | 28 | 65 | 50 | 40 | 30 | 25 |
NE30提升機 | 32 | 7.8 | 304.8 | 30.1 | 35 | 90 | 75 | 58 | 47 | 40 |
NE50提升機 | 60 | 14.7 | 304.8 | 30.1 | 64 | 90 | 75 | 58 | 47 | 40 |
NE100提升機 | 110 | 35 | 400 | 31 | 89 | 130 | 105 | 80 | 65 | 55 |
NE150提升機 | 170 | 52.2 | 400 | 31 | 112 | 130 | 105 | 80 | 65 | 55 |
NE200提升機 | 210 | 84.6 | 500 | 30 | 134 | 170 | 135 | 100 | 85 | 70 |
NE300提升機 | 320 | 127.5 | 500 | 30 | 188 | 170 | 135 | 100 | 85 | 70 |
NE400提升機 | 380 | 182.5 | 600 | 30 | 205 | 205 | 165 | 125 | 105 | 90 |
NE500提升機 | 470 | 260.9 | 700 | 30 | 223 | 1240 | 190 | 145 | 120 | 100 |
NE600提升機 | 600 | 300.2 | 700 | 30 | 274 | 240 | 190 | 145 | 120 | 100 |
NE800提升機 | 800 | 501.8 | 800 | 30 | 313 | 275 | 220 | 165 | 135 | 110 |
注:料斗填充系數按0.7計算 | ||||||||||
